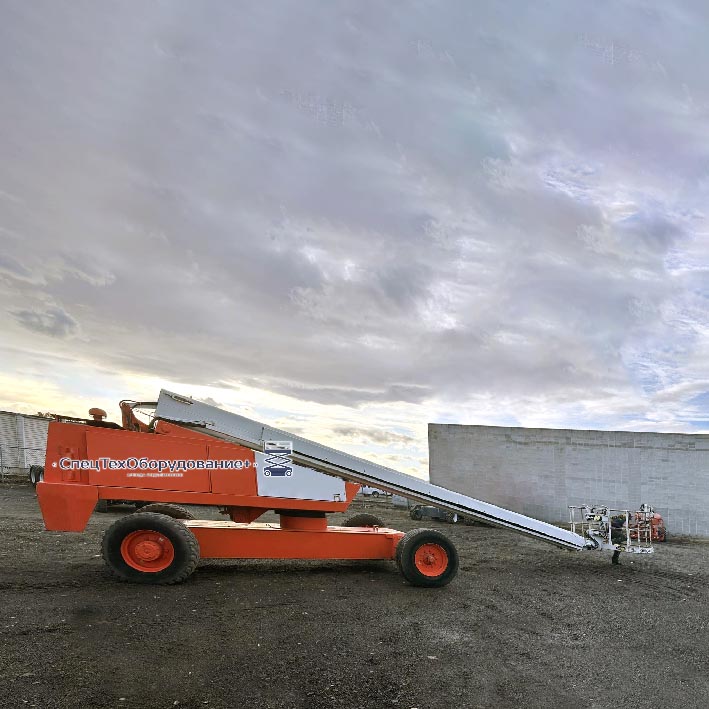

Snorkel TBA80R это телескопически подъемник с рабочей высотой более 26 метров.
Snorkel TBA80R характеристики:

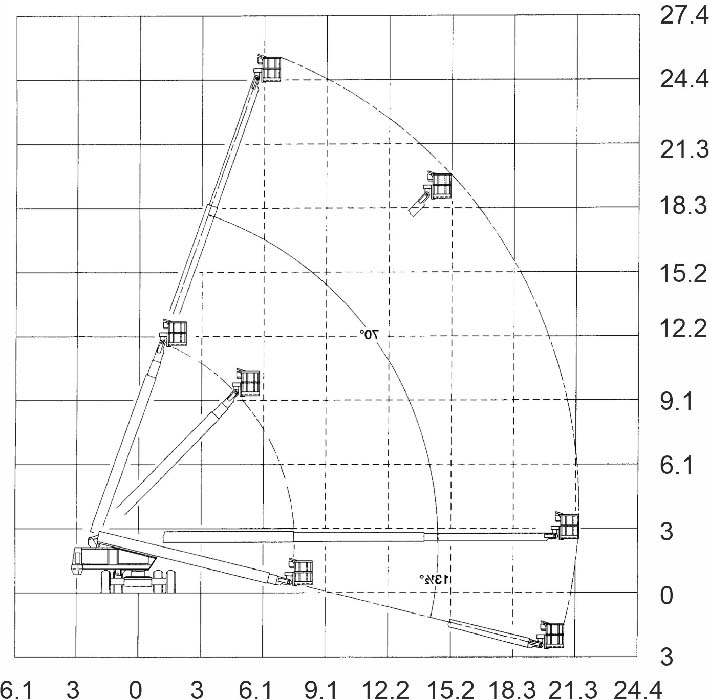

Рабочая высота 26.21 м
Боковой вылет 21.67 м
Длина 11.82 м
Ширина 2.58 м (3.80 м в рабочем положении)
Высота 2.92 м
Средний вес подъемника 13.75 т
Скорость езды в сложенном положении до 4.80 км/ч
Двигатель Cummins 4B3.9 / Deutz F4L-1011 / Ford LRG-423 (газ/бензин) / Continental TM27 (газ/бензин)
Размеры люлек и грузоподъемность:
Стальная 2.34 х 0.76 м, грузоподъемность 227 кг. (Стандартная корзина)
Стальная 1.52 х 0.76 м, грузоподъемность 273 кг. (Опциональная корзина)
Алюминиевая 2.34 х 0.76 м, грузоподъемность 227 кг. (Опциональная корзина)
Алюминиевая 1.52 х 0.76 м, грузоподъемность 295 кг. (Опциональная корзина)

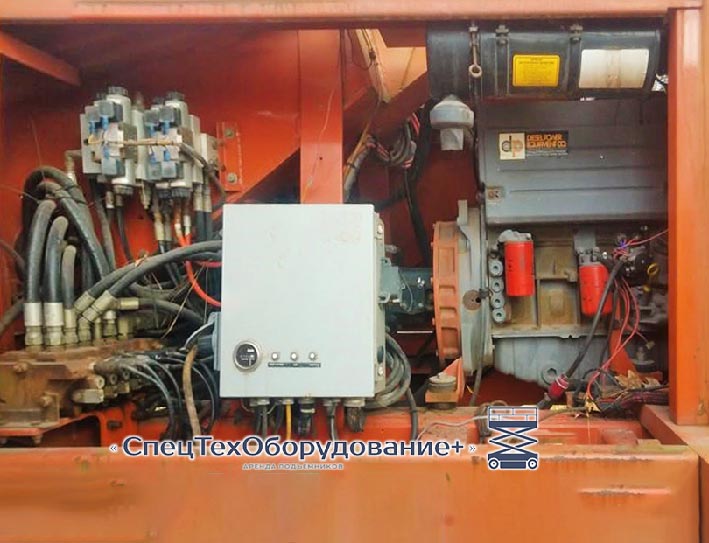

Отсек с двигателем.

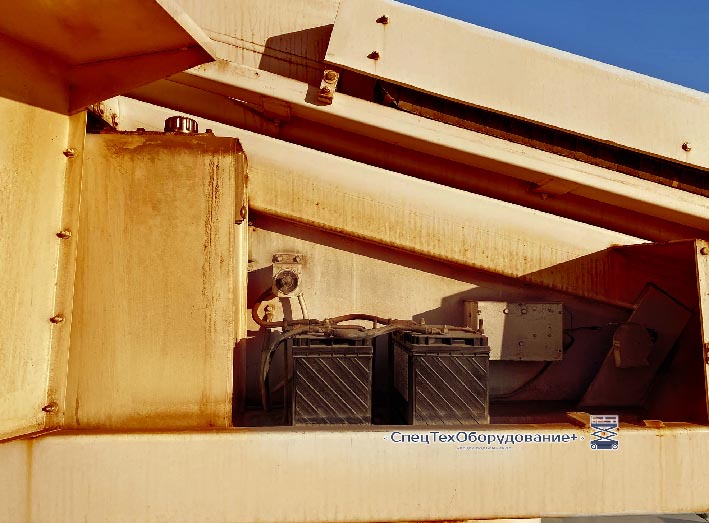

В этом отсеке расположен двигатель, бак с маслом и аккумуляторы для запуска двигателя.

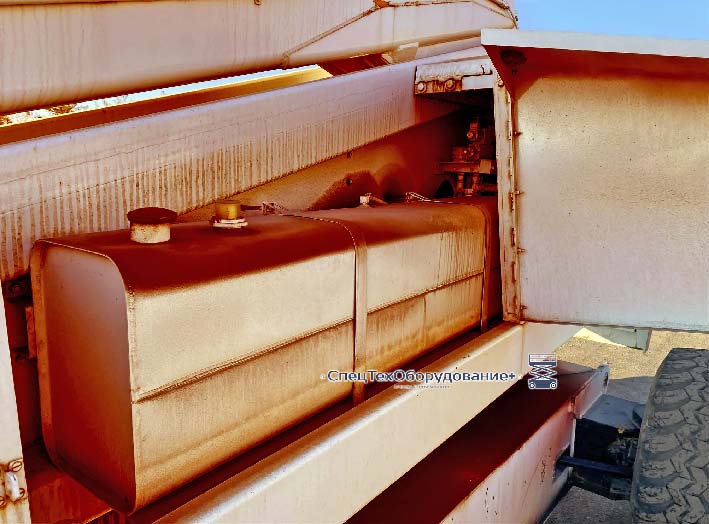

Отсек с топливом.
В нём расположен бак для топлива.

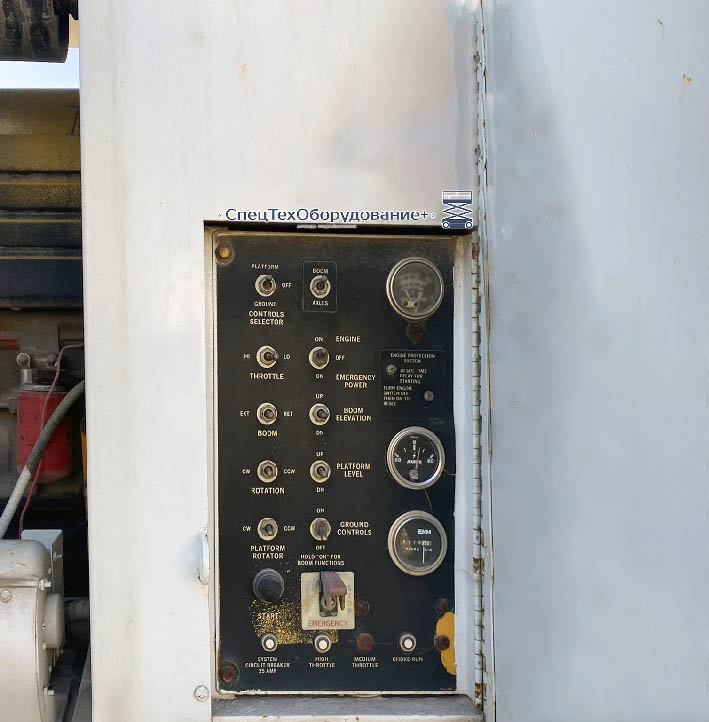

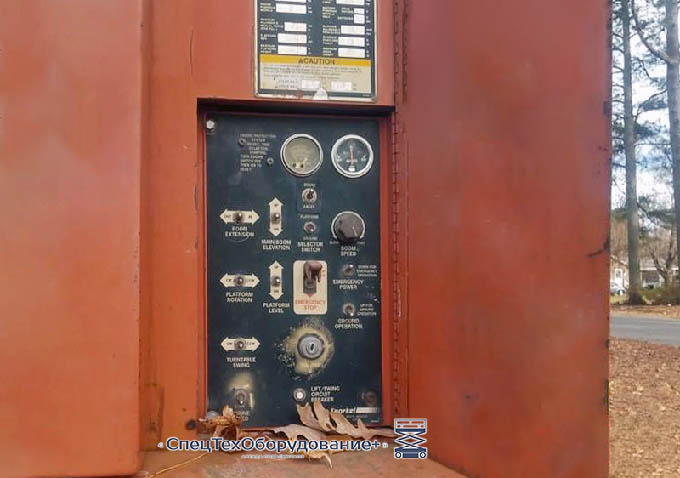

Нижний пульт управления.
В зависимости от года выпуска пульты могут довольно сильно отличаться внешне. Управление осуществляется переключателями, на пультах могут быть приборы показывающие температуру двигателя, заряд аккумуляторов.

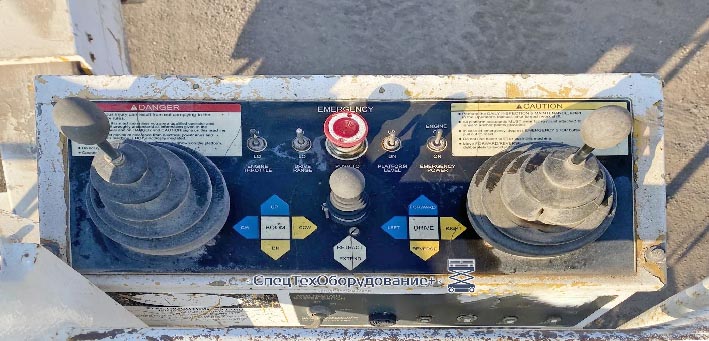

Верхний пульт управления.
Левый джойстик управляет основной стрелой, центральный телескопической секцией, правый ездой.
