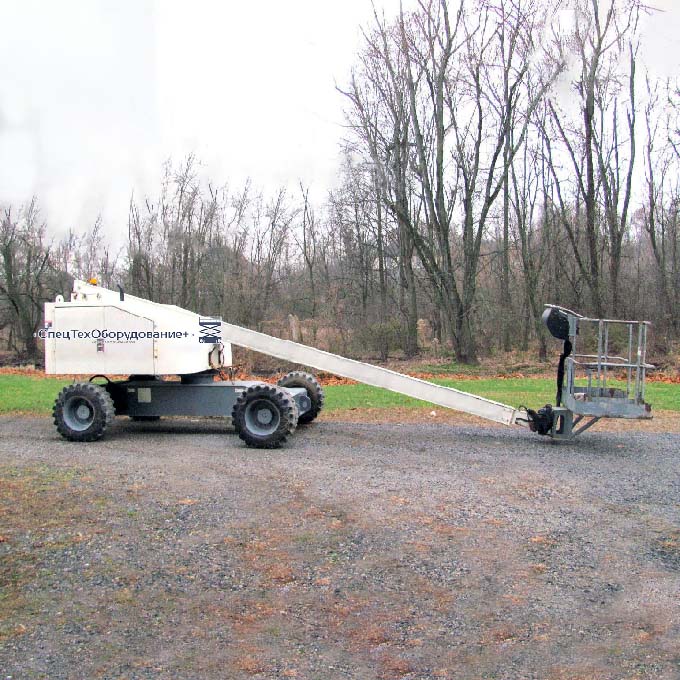

Terex TB44 это телескопический подъемник с полным приводом для работы на небольших высотах.
Terex TB44 характеристики:

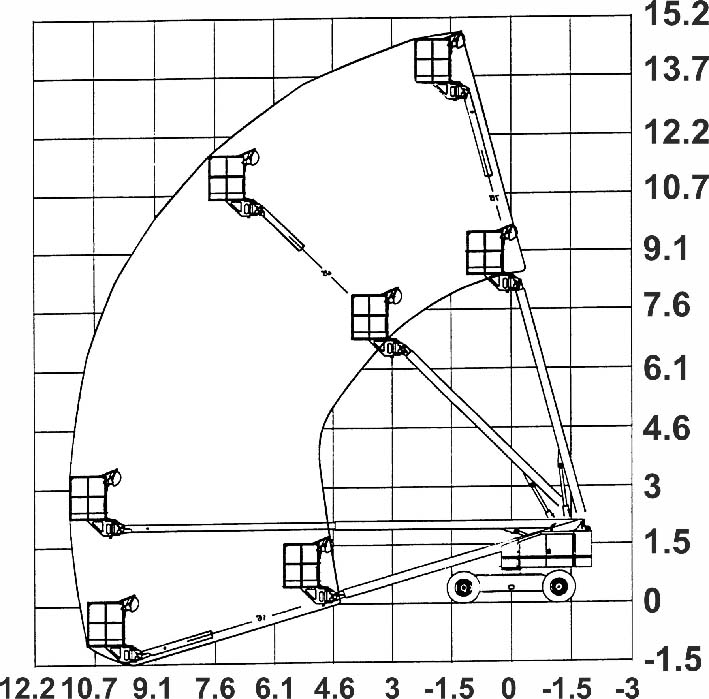

Рабочая высота 15.24 м
Боковой вылет 11.27 м
Длина 7.89 м
Ширина 2.41 м
Высота 2.16 м
Средний вес подъемника 5.44 т
Размер люльки 2.4 х 0.91 м платформа тип 1 / 1.80 х 0.91 м платформа тип 2
Грузоподъемность 292 кг для платформы тип 1 / 272 кг для платформы тип 2
Скорость езды в сложенном положении до 5.23 км/ч
Двигатель Deutz F3L1011 / Ford LRG 423

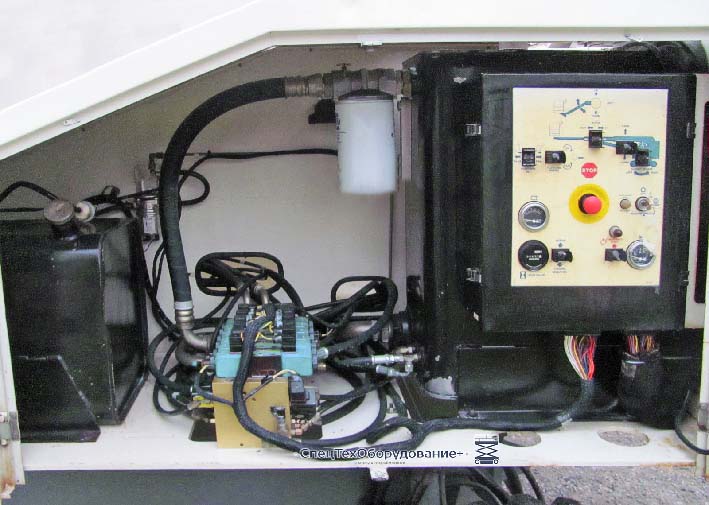

Отсек с гидравликой.
В этом отсеке находится гидравлический блок с клапанами и катушками, бак с гидравлическим маслом, нижний пульт управления внутри которого расположена управляющая электроника.

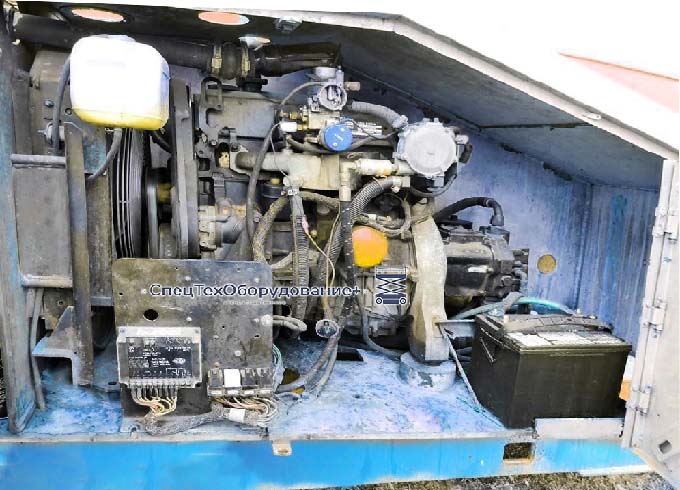

Отсек с двигателем.
В этом отсеке находится двигатель и аккумулятор для его запуска.

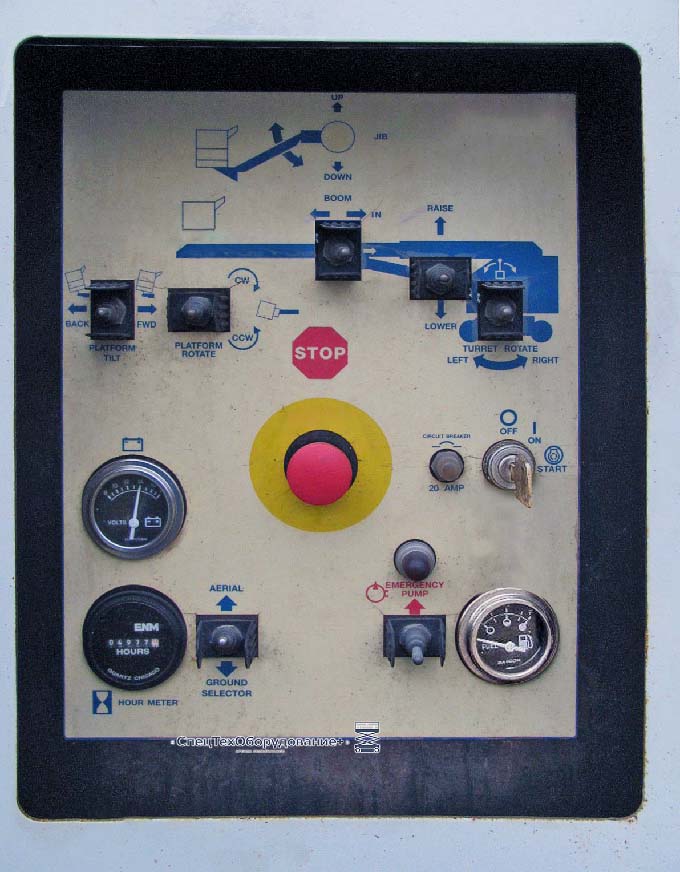

Нижний пульт.
На нём находится схема подъемника с переключателями около каждой управляемой секции, кнопка выключения, селектор запуска двигателя рядом с которым предохранитель на 20 ампер. В нижней части расположены индикатор оставшегося топлива, счётчик часов работы, селектор аварийного спуска, индикатор заряда аккумулятора, переключатель между пультами (для работы с нижнего пульта его необходимо удерживать, при отпускании подъемник начинает работать от верхнего пульта).

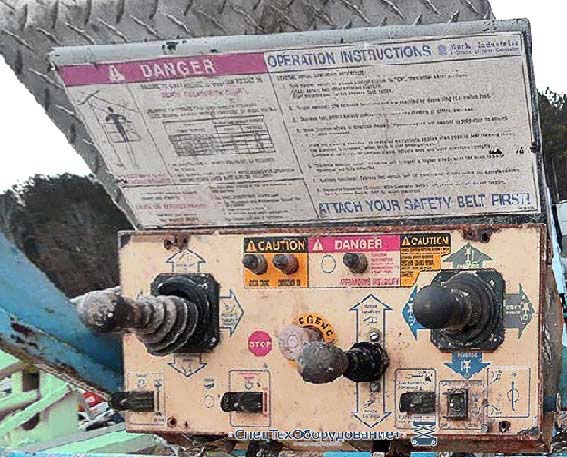

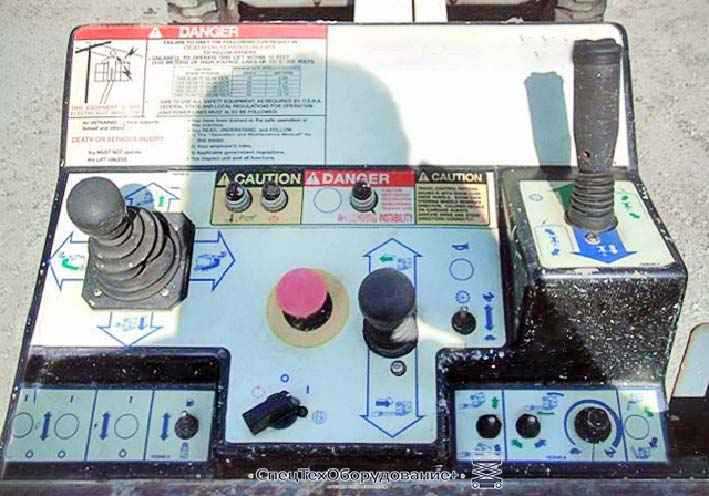

Верхний пульт.
Правый джойстик отвечает за езду, центральный за телескопическую секцию, левый за подъем и спуск основной стрелы и вращение башни.
